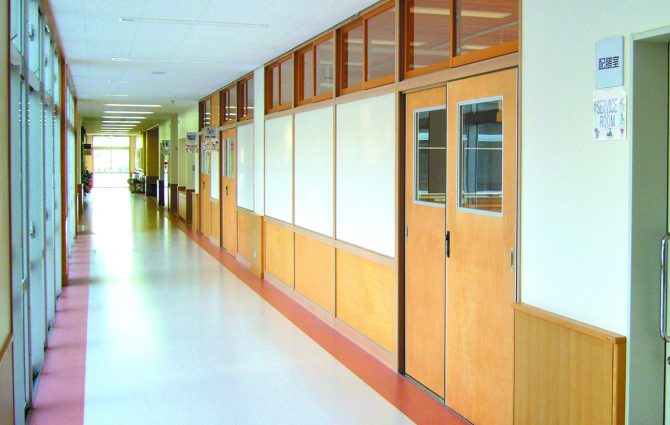

YKSウォール
複合仕様間仕切（固定式）
SW-90
枠は頑強なつくりのスチール製
建具はやさしいぬくもりがある木製の複合仕様間仕切
※ 掲載写真は一部オーダーや旧仕様の場合がございます。詳しくはお問合せください。
特 長
堅牢性
枠がスチール製のため、丈夫で歪みのないつくりとなっています
安心・安全性
パネル・建具は木製品のため、素材自体が人に優しく、安心の空間を提供します
引戸・障子にはクッションゴムを装着し、指はさみ等のケガを防止します
機能性
引戸・開戸・障子・掲示板組込等、学校建築の要求に対して豊富なパターンを用意しています
施工性
スチール枠であるため、納期も短く現場施工もスピーディです
仕様・その他
標準仕様表
| 部 材 名 | 仕 様 ・ 材 質 | 板厚m/m | |||
|---|---|---|---|---|---|
| パネル | 表面材 | シナ合板（F☆☆☆☆） | 4.0 | ||
| 芯 材 | ペーパーコア | ||||
| 引 戸 | 框 | 縦框・横框 | 集成材（F☆☆☆☆） | スプルース突板 | |
| パネル | シナ合板（F☆☆☆☆）２枚貼り | 4.0 | |||
| フラッシュ | 表面材 | シナ合板（F☆☆☆☆） | 4.0 | ||
| 芯 材 | ペパーコア | ||||
| 開 戸 | 框 | 縦框・横框 | 集成材（F☆☆☆☆） | スプルース突板 | |
| パネル | シナ合板（F☆☆☆☆）２枚貼り | 4.0 | |||
| フラッシュ | 表面材 | シナ合板（F☆☆☆☆） | 4.0 | ||
| 芯 材 | ペ－パーコア | ||||
| 掲示パネル | 表面材 | ラワンベニア | 2.5 | ||
| 芯 材 | ペパーコア | ||||
| 障 子 | 縦框・横框 | 集成材（F☆☆☆☆） | スプルース突板 | ||
| レ ー ル | 亜鉛めっき鋼板／粉体焼付塗装（ゼロVOC不燃仕様） | 0.8 | |||
| 枠 | 亜鉛めっき鋼板／粉体焼付塗装（ゼロVOC不燃仕様） | 1.2 | |||
| 沓 摺 | Uステンレール SUS304 HL | 1.5 | |||
附属金物表
| 区 分 | 部 品 名 | 仕 様 ・ 材 質 |
|---|---|---|
| 引 戸 | 鎌 錠 | SUS304・亜鉛ダイキャスト |
| 引 手 | 亜鉛ダイキャスト・サチライト仕上げ | |
| 戸 車 | 枠／スチール、タイヤ／SUS304 | |
| 戸当りゴム | 軟質・硬質塩ビ | |
| 振れ止め | ポリアセタール | |
| 開 戸 | 錠 前 | SUS304 |
| 丁 番 | SUS304 HL | |
| フランス落し | SUS304 HL | |
| 障 子 | クレセント | 亜鉛ダイキャスト（本体）／SUS304（受け） |
| 戸 車 | 枠／スチール，タイヤ／ポリアセタール | |
| 戸当りゴム | 軟質・硬質塩ビ |
タイプ図
CADダウンロード・カタログを見る
詳しい寸法やご利用シーンなどご紹介しております。こちらの資料も是非ご覧ください。
CADデータが無い場合は、お問合せください
