YKSウォール

スチール間仕切（固定式）

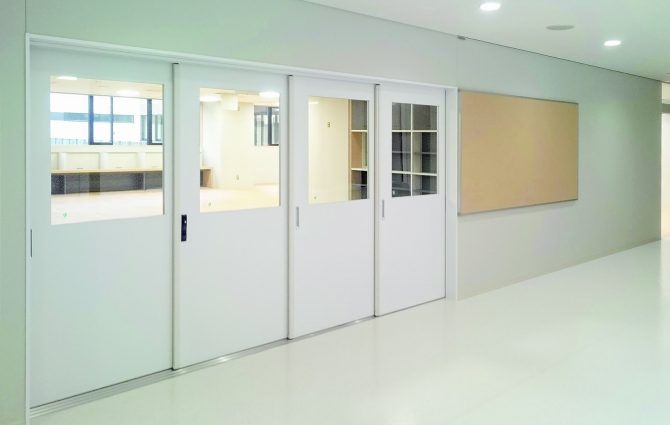

SA-多連引　引込み仕様

操作性に優れたSA-多連引の機能・構造はそのままに、
引戸を戸袋部に引き込むことで更に意匠性をアップした鋼製間仕切

※ 掲載写真は一部オーダーや旧仕様の場合がございます。詳しくはお問合せください。



特 長

意匠性

フルオープン時、引戸が壁に沿って収納される構造のため、スッキリとした開口部を実現

操作性

オール引戸のため、移動に手間取らない素早いフルオープン・フルクロージングが可能
フランス落しによる固定／解除、鎌錠による簡単な施解錠

安全性

引戸・障子にはクッションゴムを装着し、指はさみ等のケガを防止

堅牢性

実績ある「SA-90E」の構造を踏襲した、堅牢な引戸

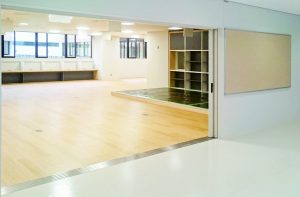

開放時

仕様・その他

標準仕様表

部　材　名仕　様　・　材　質板厚m/m
ランマ
パネル		表 面 材粉体焼付塗装鋼板（ゼロVOC不燃仕様）0.5
芯　 材ペーパーコア
引　戸表 面 材粉体焼付塗装鋼板（ゼロVOC不燃仕様）0.5（0.8）
芯　 材ペーパーコア
障　子縦框，横框アルミ押出形材
レ ー ル亜鉛めっき鋼板／粉体焼付塗装（ゼロVOC不燃仕様）0.8
枠亜鉛めっき鋼板／粉体焼付塗装（ゼロVOC不燃仕様）1.6
沓　摺Uステンレール　SUS304　HL1.5

※パネルサイズまたは仕様により、板厚は異なります。

附属金物表

区　分部　品　名仕　様　・　材　質
引　戸鎌　　錠SUS304・亜鉛ダイキャスト
引　　手アルミダイキャスト・シルバー塗装
戸　　車枠／スチール，タイヤ／SUS304
戸当りゴム軟質・硬質塩ビ
フランス落しSUS304 HL
振れ止め兼戸当りポリアセタール
障　子クレセント亜鉛ダイキャスト（本体）／SUS304（受け）
戸　　車枠／スチール，タイヤ／ポリアセタール
戸当りゴム軟質・硬質塩ビ

製作可能寸法

  枠 Ｗ枠 Ｈ
２連引込みランマあり2,000～3,5002,250～3,000
ランマなし1,900～2,850
３連引込みランマあり3,500～4,7502,250～3,000
ランマなし1,900～2,850
４連引込みランマあり4,750～5,9002,250～3,000
ランマなし1,900～2,850

タイプ図

カラー, バリエーション, オプション
についてはこちら

CADダウンロード・カタログを見る

詳しい寸法やご利用シーンなどご紹介しております。こちらの資料も是非ご覧ください。
CADデータが無い場合は、お問合せください
