YKSドア
体育館用シャトルドア
外部用軽量体育館シャトルドア
高耐候性で、堅牢な上吊り引戸
※ 掲載写真は一部オーダーや旧仕様の場合がございます。詳しくはお問合せください。
特 長
美観性
屋外の激しい環境下でも、表面塗装が劣化しにくい高耐候性粉体焼付塗料を使用
耐久性
枠は全てスチール製、扉は内部ウレタン注入発泡充填による強度の追求
耐衝撃性試験（JIS A 1518）にて85等級以上をクリアした強固な引戸
安全性
軽量で操作性に優れた引戸
環境への配慮
枠・扉共に、VOC等の有害物質を発生しない粉体焼付塗装仕上げ
仕様・その他
標準仕様表
| 部 材 名 | 仕 様 ・ 材 質 | 板厚m/m | |
|---|---|---|---|
| 引 戸 | 表面材 | 高耐候性粉体塗装鋼板 | 0.8 |
| 芯 材 | ウレタン注入発泡充填 | ||
| 無 目 | 点検カバー | 高耐候性粉体塗装鋼板 | 1.2 |
| 外 枠 | 高耐候性粉体塗装鋼板 | 1.6 | |
| 上レール | アルミニウム押出形材 | ||
| 補 強 | 高耐候性粉体塗装鋼板 | 2.3 | |
| 上 枠 | 高耐候性粉体塗装鋼板 | 1.6 | |
| 縦 枠 | 高耐候性粉体塗装鋼板 | 1.6 | |
| ガイドレール | SUS304 HL | 1.5 | |
| 防球バー | アルミニウム | ||
附属金物表
| 区 分 | 部 品 名 | 仕 様 ・ 材 質 |
|---|---|---|
| 引 戸 | 錠 前 | SUS304 |
| 引 手 | アルミダイキャスト・シルバー塗装 | |
| 下 戸 車 | 枠／SUS304、タイヤ／SUS304 | |
| 戸当りゴム | 軟質・硬質塩ビ |
バリエーション
| 片引き | 引分け | ||
|---|---|---|---|
| ２枚引 | １枚引 | ２枚引 | １枚引 |

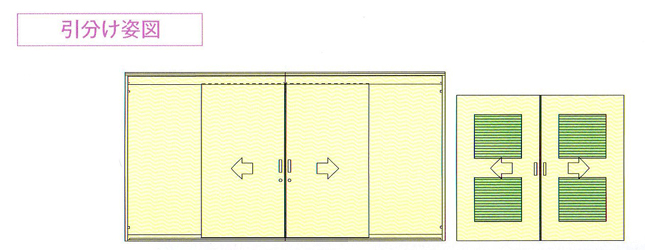

タイプ図
CADダウンロード・カタログを見る
詳しい寸法やご利用シーンなどご紹介しております。こちらの資料も是非ご覧ください。
CADデータが無い場合は、お問合せください
